COLUMNA
FUSTE: Troncocónico.
CONICIDAD: 12.5‰.
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 235 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada.

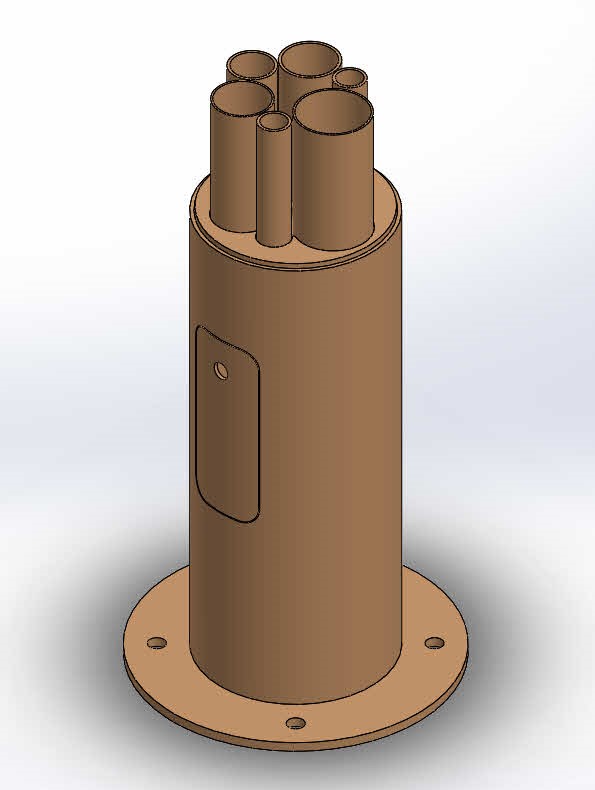

BASE: Placa plana.
ALTURA: Hasta 5 m.

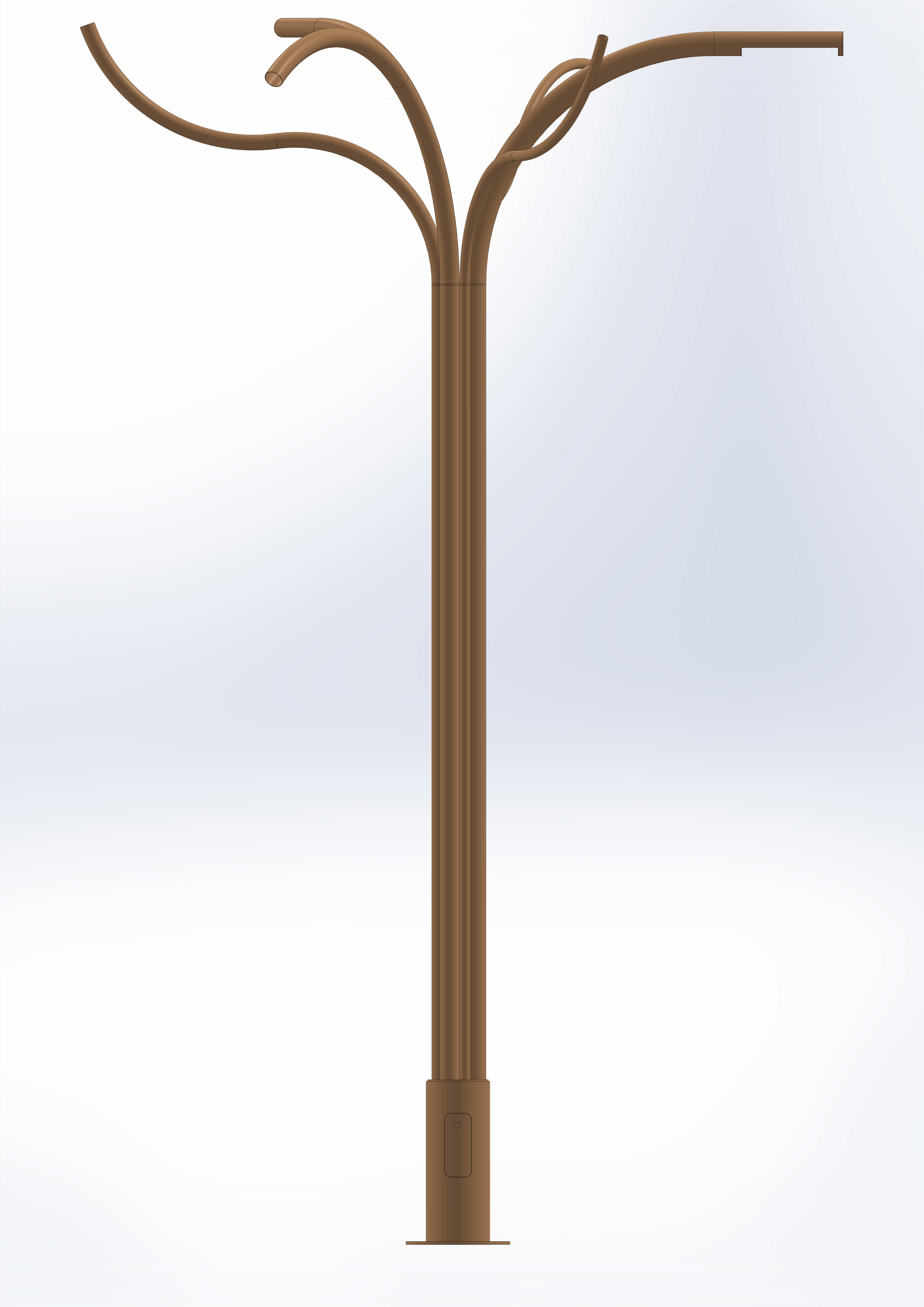

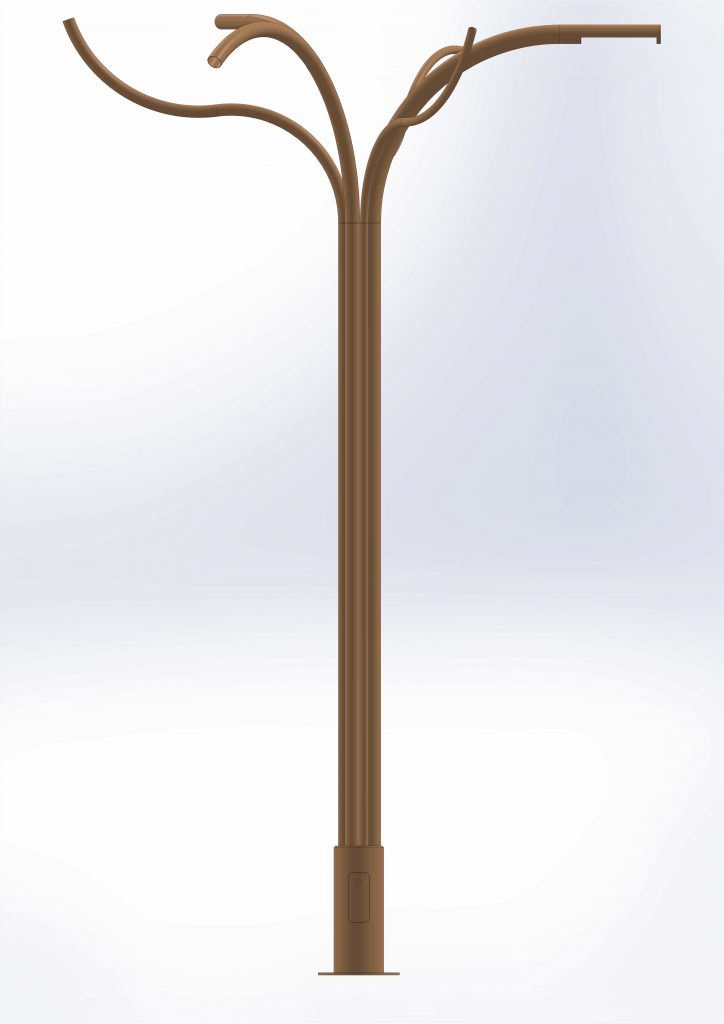

Dimensiones de columnas ZULIA
Nota: Dimensiones a verificar antes de fabricación.
| MODEL | H (m) | D (mm) | e (mm) | g (mm) | Pernos Ø & L (mm) |
|---|---|---|---|---|---|
| ZULIA | 3 | 76 | 10 | 325 | M-16X500 |
| ZULIA | 4 | 76 | 10 | 325 | M-16X500 |
| ZULIA | 5 | 76 | 10 | 325 | M-16X500 |
