COLUMNA
FUSTE: Troncocónico.
CONICIDAD: 12,5 ‰
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 235 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada.

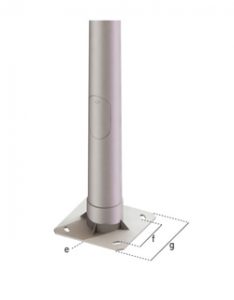

BASE: Placa plana, anillo y cartelas de refuerzo.
ALTURA: Hasta 12 m.
ACCESORIOS: Remate bola de aluminio.
DIMENSIONES DE COLUMNAS MODELO VAUPÉS
Nota: Dimensiones a verificar antes de fabricación.
| MODELO | H (m) | W (m) | D (mm) | E (mm) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|---|
| VAUPÉS | 5 | 0,5/1,5 | 76 | 3/4 | 6 | 215 | 300 | M-16×500 |
| VAUPÉS | 6 | 0,5/1,5 | 76 | 3/4 | 6 | 215 | 300 | M-16×500 |
| VAUPÉS | 7 | 0,5/1,5 | 76 | 3/4 | 10 | 285 | 400 | M-18×500 |
| VAUPÉS | 8 | 0,5/1,5 | 76 | 3/4 | 10 | 285 | 400 | M-18×500 |
| VAUPÉS | 9 | 0,5/1,5 | 76 | 3/4 | 10 | 285 | 400 | M-18×500 |
| VAUPÉS | 10 | 0,5/1,5 | 76 | 4 | 10 | 285 | 400 | M-22×700 |
| VAUPÉS | 12 | 0,5/1,5 | 76 | 4 | 10 | 285 | 400 | M-22×700 |
