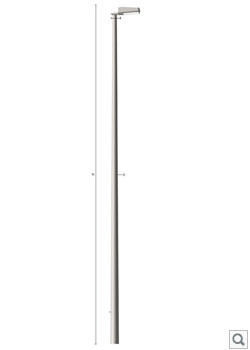

COLUMNA

FUSTE: Troncocónico.
CONICIDAD: 12,5 ‰
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 235 JR según UNE EN 10025.

Fabricación conforme a norma UNE EN 40-5.

GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Sin registro.
BASE: Sin placa.
ALTURA: 8,20 m. y 9,20 m.

Detalle de Anclaje
DIMENSIONES DE COLUMNAS MODELO TUBO MURCIA
MODELOH
(m)
E
(mm)
d
(mm)
CIMENTACIONES
Lado (mm)
CIMENTACIONES
Profundidad (mm)
TB8.237610001100
TB8.2411012001200
TB9.237610001100
TB9.2411012001300
