COLUMNA
FUSTE: Cuadrado.
MATERIAL: Acero al carbono S 275 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada.

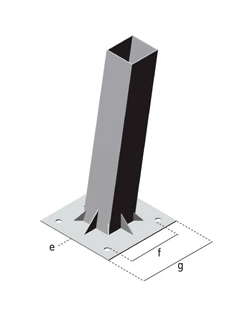

BASE: Placa plana y cartelas de refuerzo.
ALTURA: Hasta 10 m.
DIMENSIONES DE COLUMNAS MODELO TIBER
Nota: Dimensiones a verificar antes de fabricación.
| MODELO | H (m) | S (mm) | E (mm) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|
| TIBER | 5 | 140/160 | 3/4 | 6 | 215 | 300 | M-16×500 |
| TIBER | 6 | 140/160 | 3/4 | 6 | 215 | 300 | M-16×500 |
| TIBER | 7 | 140/160 | 4 | 10 | 285 | 400 | M-18×500 |
| TIBER | 8 | 140/160 | 4 | 10 | 285 | 400 | M-20×700 |
| TIBER | 9 | 140/160 | 4 | 10 | 285 | 400 | M-20×700 |
| TIBER | 10 | 140/160 | 4 | 10 | 285 | 400 | M-22×700 |
