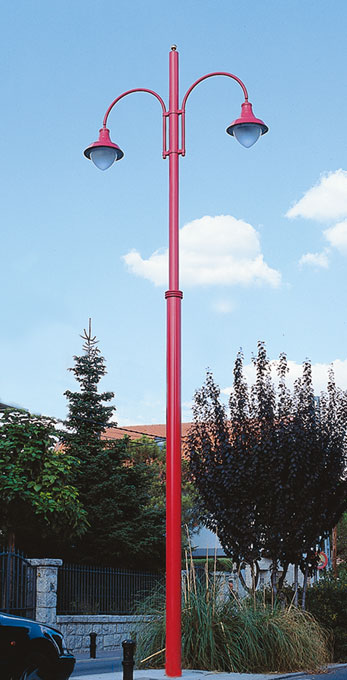

COLUMNA
FUSTE: Telescópico.
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 275 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasado.
BASE: Placa plana y cartelas de refuerzo.
ALTURA: Hasta 12 m.
ACCESORIOS: Remate bola de latón y embellecedor de aluminio.
DIMENSIONES DE COLUMNAS MODELO MISSOURI
Nota: Dimensiones a verificar antes de fabricación.
| MODELO | H (m) | W (m) | E (mm) | D1 (mm) | D2 (mm) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|---|---|
| MISSOURI | 7 | 0,5/1 | 3/4 | 100 | 140 | 10 | 285 | 400 | M-18×500 |
| MISSOURI | 8 | 0,5/1 | 3/4 | 140 | 200 | 10 | 285 | 400 | M-18×500 |
| MISSOURI | 9 | 0,5/1 | 3/4 | 140 | 200 | 10 | 285 | 400 | M-18×500 |
| MISSOURI | 10 | 0,5/1 | 3/4 | 140 | 200 | 10 | 285 | 400 | M-20×700 |
| MISSOURI | 12 | 0,5/1 | 3/4 | 140 | 200 | 10 | 285 | 400 | M-22×700 |
