COLUMNA
FUSTE: Telescópico.
CONICIDAD: 12,5 ‰
SECCIÓN: Base hexagonal, fuste circualar.
MATERIAL: Acero al carbono S 235 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada o saliente con marco.
BASE: Placa plana.
ALTURA: Hasta 4,5 m.
ACCESORIOS: Embellecedores de aluminio.

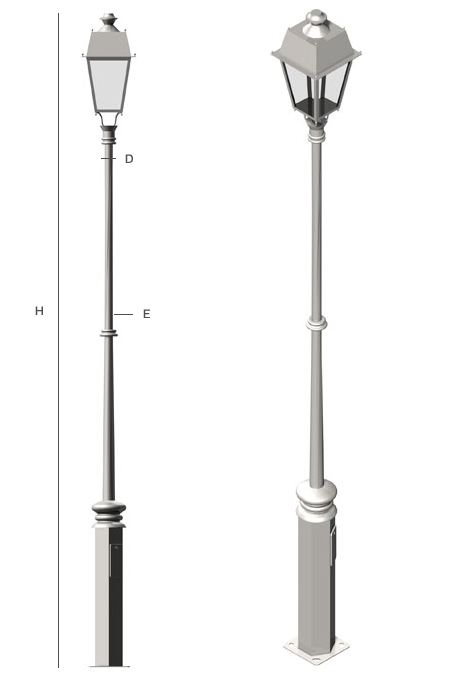

DIMENSIONES DE COLUMNAS MODELO BRAVO
Nota: Dimensiones a verificar antes de fabricación
| MODELO | H (m) | D (mm) | E (mm) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|
| BRAVO | 3.5 | 60 | 3/4 | 6 | 215 | 300 | M-14×400 |
| BRAVO | 4 | 60 | 3/4 | 6 | 215 | 300 | M-14×400 |
| BRAVO | 4.5 | 60 | 3/4 | 6 | 215 | 300 | M-14×400 |
