BÁCULO

FUSTE: Troncocónico.
CONICIDAD: 12,5 ‰
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 235 JR.

Fabricación conforme a norma UNE EN 40-5.

GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada o saliente con marco.
BASE: Placa plana, anillo y cartelas de refuerzo o placa embutida.
ALTURA: Hasta 7 m.

Detalle de Anclaje
DIMENSIONES DE BÁCULO MODELO SEMAFÓRICO

MODELOH
(m)
W
(m)
D
(mm)
E
(mm)
PernosCimentación Recomendada
(mm)
SEMAFÓRICO62.5/3.5883/4M-24×7001.100×1.100×1.500
SEMAFÓRICO72.5/3.5883/4M-24×7001.200×1.200×1.600

Cimentaciones= A x A x H

A= Ancho y alto

H= Profundidad

*NOTA: Se pueden realizar distintas composiciones entre las diferentes placas y embellecedores, así como poner o no puerta de registro y existe la posibilidad de hacerlos sin placa base, para empotrar en el suelo.

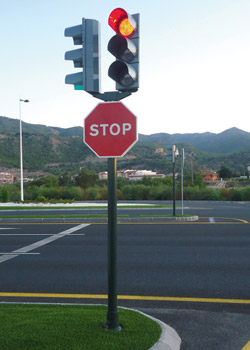

COLUMNA

FUSTE: Cilíndrico.
SECCIÓN: Circular.
MATERIAL: Acero al carbono ISO R-65.

Fabricación conforme a norma UNE EN 40-5.

GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada.
BASE: Placa plana o sin placa.
ALTURA: Hasta 6 m.

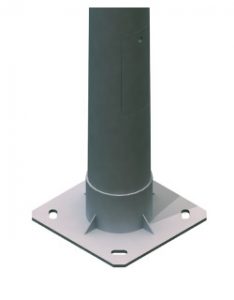

DETALLE ANCLAJE COLUMNA

EMBELLECEDORES

DIMENSIONES DE LA COLUMNA MODELO SEMAFÓRICO
MODELOH
(m)
D
(mm)
PernosCimentación recomendada
(mm)
SEMAFÓRICO2101/114M-16×350700x700x1000
SEMAFÓRICO2.4101/114M-16×350800x800x1000
SEMAFÓRICO4101/114M-16×350900x900x1100
SEMAFÓRICO5101/114M-16×3501000x1000x1200
SEMAFÓRICO*6101/114M-16×3501000x1000x1200
* Nota: Se pueden realizar distintas composiciones entre las diferentes placas y embellecedores, así como poner o no puerta de registro y existe la posibilidad de hacerlos sin placa base, para empotrar en el suelo.
